Фильтрующий элемент – сетка металлическая, нержавеющая, с ячейкой 0,08мм(80мкм), сложенная в гофры и помещенная в армирующий каркас.
Преимущества такого фильтрующего элемента:
- лучшая фильтрующая способность;
- высокая степень задержания механических примесей, содержащихся в газе;
- больший срок службы.
Фильтр может быть установлен в трубопровод, как в горизонтальном положении, так и в вертикальном положении. Направления потока газа в газопроводе должно совпадать с направлением указанным стрелкой на корпусе фильтра. При вертикальной установке направление потока газа должно быть сверху вниз.

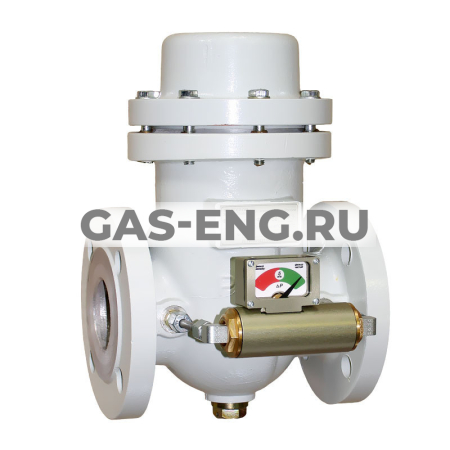

На корпусе фильтра предусмотрены фитинги для установки индикатора перепада давления. Установка индикатора производится через трубку Ду 6 мм с помощью уплотняющих втулок. Фильтры при вертикальной установке и при направлении потока газа справа, оснащённые индикатором перепада давления - поставляются по специальному заказу.
Технические параметры на фильтры газовые ФГ-1,6-50/-80 /-100
Обозначение | Ду, мм | D,мм | d,мм | D 1,мм | D 2,мм | D 3,мм | H 1,мм | H 2,мм | L,мм | b,мм | Масса,кг |
ФГ16-50, ФГ16-50-В |
50 | 56 | 18 | 164 | 160 | 125 | 92 | 215 | 210 | 22 | 8,5 |
ФГ16-80, ФГ16-80-В |
80 | 80 | 18 | 195 | 210 | 160 | 117 | 373 | 270 | 24 | 18 |
ФГ16-100, ФГ16-100-В |
100 | 102 | 18 | 220 | 244 | 180 | 122 | 465 | 320 | 26 | 27 |
